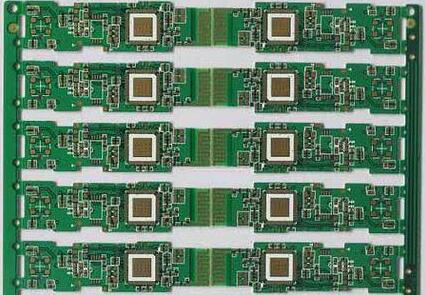

PCB線路板分為單片出貨和拼板出貨，這里主要講下拼板，所謂拼板顧名思義就是把幾塊板子拼在一起，pcb拼板可以節省生產時間，提高生產效率，減少板材的浪費，降低成本，所以我們在做貨的時候會拼板出貨，那么拼板有哪幾種方式呢，下面小編來說一說。

　　PCB板拼板的方式

　　1、零距離v割

　　板與板之間不空間距(零距離拼版)直接做v割，v割角度：30°;余厚1/4。

　　2、v-cut(v割)

　　V-CUT指可以講幾種板子或者相同板子在一起價格，然后加工完成后在板子間用V-CUT機割開一條V型槽，可以在使用時掰開。

　　3、非零距離v割

　　板與板之間預留位置進行v割。

　　適用范圍：

　　(1)對尺寸要求不高，不希望V-CUT的時候影響到板內的設計(比如板邊需削銅)。

　　(2)對板邊要求高，V-CUT掰開后再打磨，或者用模具把板沖掉(用模具需要有緩沖空間)。

　　注意：非零距離v割不能減小外形公差。

　　4、鑼槽

　　鑼槽是在板與板之間或者板子內部按需要用銑床銑空，相當于挖掉。板與板之間空間距，一般建議為2mm。橋連或者橋連郵票孔，在鑼槽中間加上類似橋一樣的鏈接方式，郵票孔打在橋上，易掰斷。

　　以上就是小編整理的關于PCB板拼板常用的四種方式，希望對大家有所幫助，如還有不清楚的地方，請聯系右側的QQ、微信或者電話，我們會有專業的人員為您解答。
